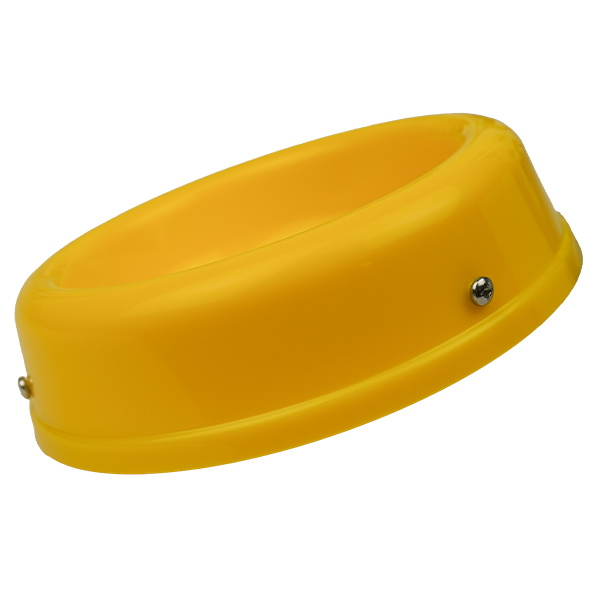

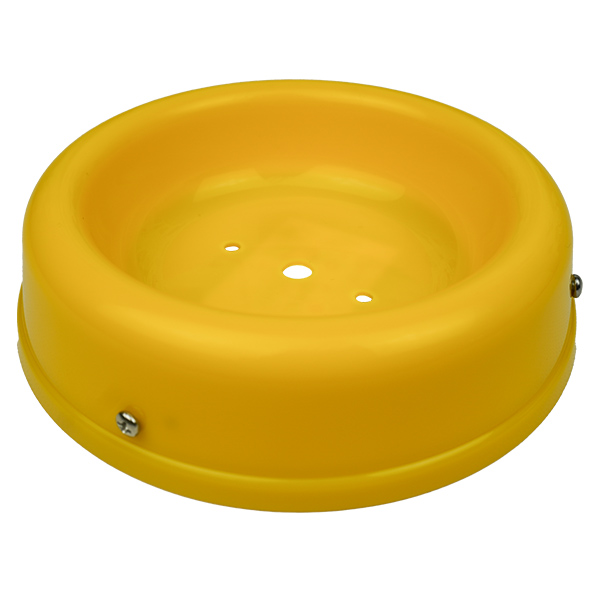

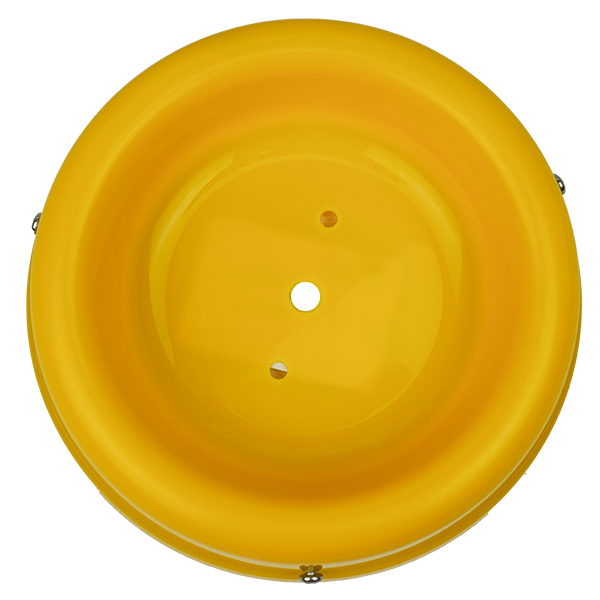

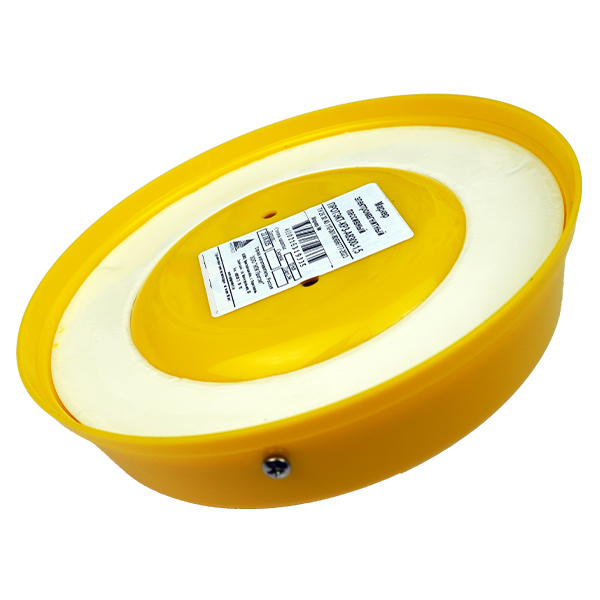

Электромагнитный пассивный маркер для трассировки подземных газопроводов
Пассивный электромагнитный маркер — это высокотехнологичный репер для точной пространственной привязки ключевых точек подземных инженерных сетей. В случае с газопроводами, где точность и безопасность критичны, он становится незаменимым инструментом для безаварийной эксплуатации и обслуживания.

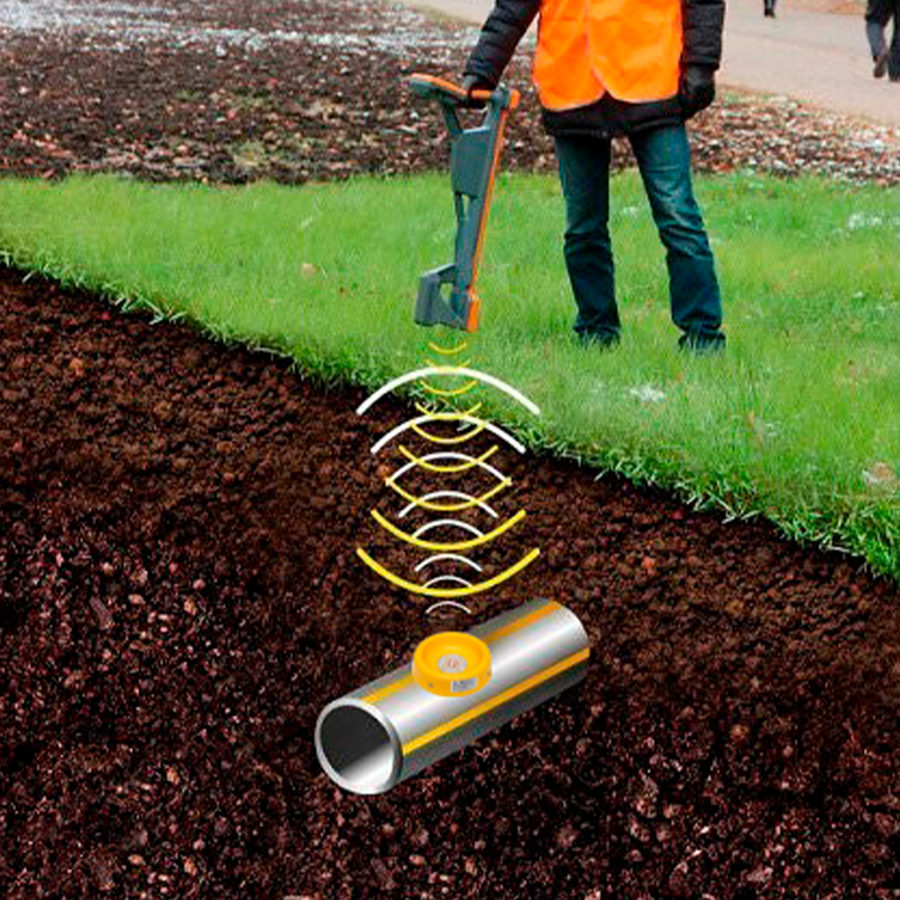

Принцип действия основан на резонансе: маркер не имеет собственного источника питания, а активируется электромагнитным полем стандартного маркероискателя. Отвечая четким сигналом, он позволяет оператору с сантиметровой точностью определить местоположение объекта под землей без проведения земляных работ.
Преимущества применения маркера
- Снижение эксплуатационных рисков и затрат. Точно зная расположение арматуры, точек врезки и поворотов, вы предотвращаете их повреждение при ремонтных или строительных работах. Это минимизирует риск простоев, аварий и непредвиденных расходов.
- Полное соответствие требованиям ПБ и ОТ. Маркер исключает необходимость получения допуска по электробезопасности для персонала при его установке и поиске. Вывод человеческого фактора из цепочки работ снижает административную и персональную ответственность.
- Гарантированная долговечность инвестиции. Корпус и внутренние компоненты инертны к агрессивным средам. Маркер сохраняет работоспособность десятилетиями, независимо от кислотности или щелочности грунта, обеспечивая постоянную защиту ваших активов.
- Оперативность и эффективность поиска. Процесс обнаружения занимает секунды. Ваши бригады тратят меньше времени на поиск, больше — на решение задач.
Задачи, решаемые с помощью маркера
- Постоянная маркировка трасс подземных газопроводов.
- Точное позиционирование запорной арматуры (задвижек, кранов), тройников, компенсаторов и мест изменения глубины залегания.
- Создание реперной сети для проведения регулярного мониторинга и исполнительной съемки.
Использование электромагнитных маркеров — это переход от реактивного к проактивному управлению инфраструктурой. Это не просто «метка в земле», а страховой полис для вашего газопровода, который гарантирует, что критически важные объекты будут быстро и безопасно найдены в любой момент.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ВВЕДЕНИЕ
Настоящее руководство по эксплуатации Маркера предназначено для ознакомления пользователя с Маркером электромагнитным пассивным (далее по тексту – Маркер), который применяется для обозначения мест прокладки подземных коммуникаций (газопроводов).
1. НАЗНАЧЕНИЕ

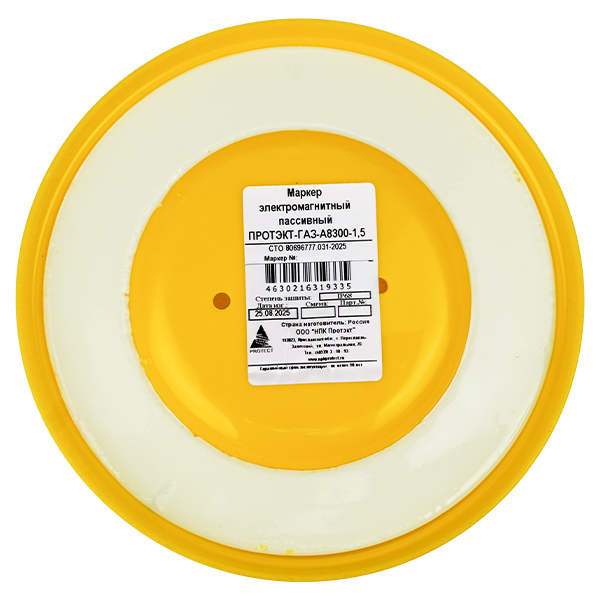

1.1. Маркер предназначен для маркировки подземных коммуникаций в толще грунта с целью их последующего поиска прибором маркероискателем, что позволяет сопоставить схему расположения найденных Маркеров с прокладкой подземных коммуникаций.1.2. Обозначение при заказе: Маркер ПРОТЭКТ-К3-А8300-1,5.
1.3. Маркер размещают в толще грунта на глубине 1,5 метра от поверхности в местах прохождения коммуникации согласно проектной документации.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| № | Параметр | Значение |
| 1 | Поисковая частота | 83 кГц (±4 кГц) |
| 2 |
Максимальная глубина поиска залегания маркера в горизонтальном положении, не более |
1,5 м |
| 3 |
Диаметр участка поиска на максимальной глубине залегания маркера в горизонтальном положении, не менее |
1,5 м |
| 4 | Прочность изделия распределенная, не менее | 420 Н |
| 5 | Прочность изделия при изгибе, не менее | 420 Н |
| 6 | Цвет корпуса: Желтый - газ | желтый |
| 7 |
Условия эксплуатации: Температура окружающей среды Атмосферное давление Относительная влажность воздуха (при t +35°С) |
-20 - +35°С 84 - 106,7 кПа 0 - 99% |
| 8 | Стойкость в кислой и щелочной среде | 48 часов |
| 9 | Стойкость изделия в холодной воде | 48 часов |
| 10 | Срок службы, не менее | 50 лет |
| 11 | Габаритные размеры | Ø169х40,5 мм |
| 12 | Масса изделия | 300±50 г |
| 13 | Удельное объемное электрическое сопротивление корпуса | 5х1013 Ом/м |

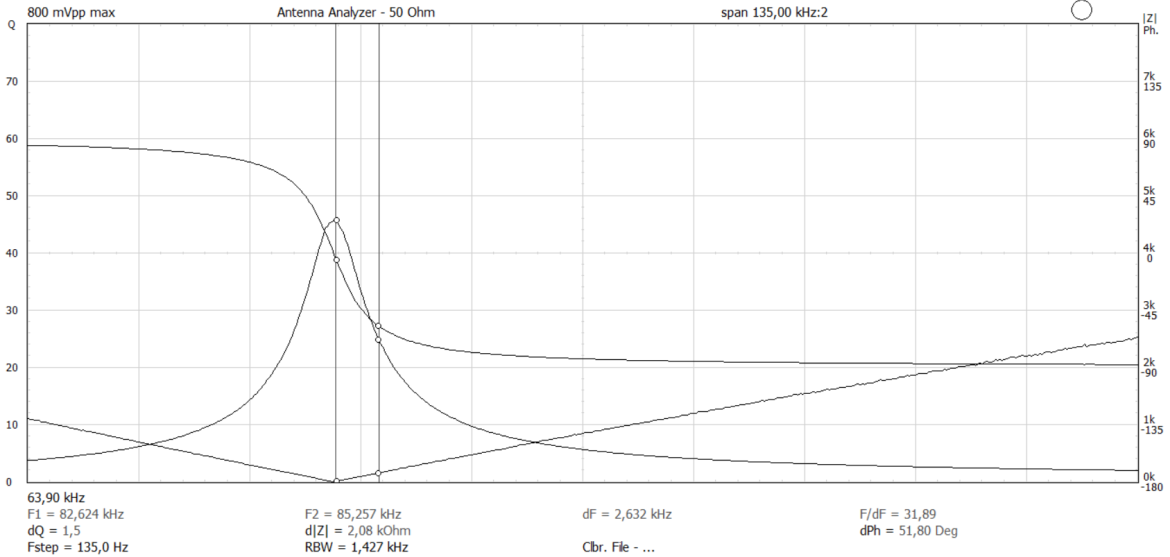

Замер электромагнитного отклика Маркера
3. УСТРОЙСТВО, УСТАНОВКА И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ
3.1. Маркер состоит из пассивной электромагнитной схемы, позволяющей формировать ответный электромагнитный сигнал на резонансной частоте, помещенной в корпус.
3.2. Маркер устанавливается на промежуточный слой грунта в горизонтальном положении в месте расположения трубопровода.

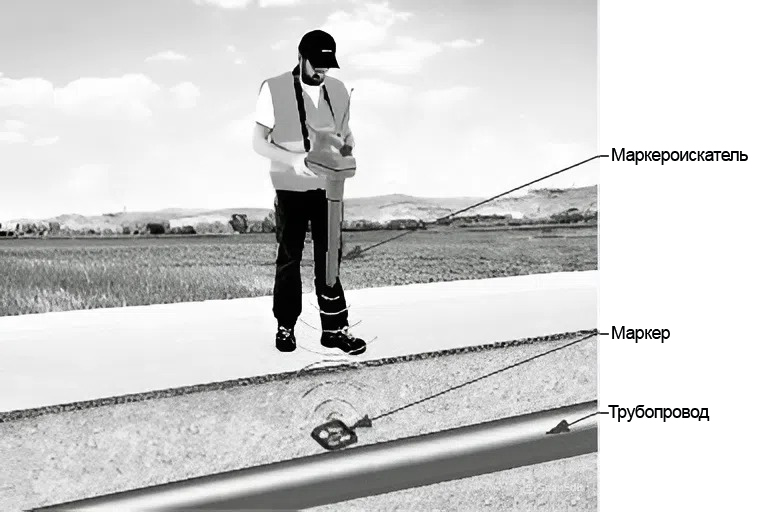

3.3. Обнаружение Маркера производится с помощью маркероискателя с поверхности грунта.
4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Маркер является пассивным электромагнитным устройством и не содержит опасность поражения электрическим током. Перед началом работы с Маркером следует ознакомиться с настоящим руководством.
Обслуживающий персонал должен быть аттестован по разделам «Охрана труда».
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует безотказную работу Маркера в течение всего срока эксплуатации при правильном монтаже и сохранившейся конструкции корпуса.
В течение гарантийного срока изготовитель за свой счет устраняет дефекты в кратчайшие технически возможные сроки. Изготовитель может снять гарантию в случаях и иных форс-мажорных обстоятельствах (пожар, наводнение, иные стихийные бедствия, эпидемия, военные действия, карантин). О наличии на объекте условий для прекращения обязательств по гарантийному ремонту обслуживающая организация должна своевременно проинформировать организацию-поставщика оборудования и организацию, являющуюся фактическим владельцем оборудования.
Изготовитель оставляет за собой право на внесение изменений в конструкцию Маркера, не ухудшающих технические характеристики изделия.
6. СВЕДЕНИЯ ОБ УПАКОВКЕ, ТРАНСПОРТИРОВКЕ И ХРАНЕНИИ
Маркера совместно с настоящим руководством по эксплуатации упаковываются в короба.
Транспортирование упакованных устройств производится в крытых наземных транспортных средствах, предохраняющих их от непосредственного воздействия осадков, а также в герметизированных отсеках самолетов на любые расстояния. Размещение и крепление в транспортных средствах упакованных устройств должно исключать возможность ударов друг о друга, а также о стенки транспортных средств.
Устройство хранится в упаковке в хранилище при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей. При хранении следует обеспечить условия хранения: температура окружающей среды от +5 до +40°С, относительная влажность воздуха не более 80% при температуре 25°С.
Свидетельство о приемке
Маркер соответствует стандарту организации СТО 80696777.031-2025. Устройство признано годным для эксплуатации.
Продукция производится в соответствии с СТО завода-изготовителя, действующего на момент оформления заказа. Более точные характеристики продукции и способы использования необходимо уточнять у Поставщика дополнительно.
